RAID 介紹
RAID 0
假設有a b硬碟都為20G
RAID 0 的結果為 在系統內看到一顆硬碟容量為 20+20=40G
RAID 0 可以將二個硬碟容量加總,資料寫入時是一部分寫入第一顆硬碟,一部份寫入第二顆硬碟,優點是寫入跟讀取速度增加,但缺點是沒有容錯功能.一旦其中一顆硬碟損壞,將造成資料的損壞.
RAID 1
RAID 1 的結果為 在系統內看到一顆硬碟容量為 20+20=20G (Mirror鏡射)
RAID 1 雖然也是將a b硬碟組合成一顆硬碟,但是它是將b硬碟作成a硬碟的鏡射碟.也就是說資料在寫入a硬碟時同時也寫入了一份複本在b硬碟,優點是資料在存取時同時有一份是備分檔,缺點是會浪費一顆硬碟，因為二顆硬碟是存放著相同的資料。
RAID 5
RAID 5 的組成一定是3顆以上的硬碟,其容量的計算是(n-1)顆
假設有a b c 三顆硬碟是20G
組成 RAID 5 之後容量是 20+20+20=40G
RAID 5 結合了 RAID 0 跟 RAID 1,它將硬碟的容量加總了,但是又保留了一顆的容量在作檔案的容錯,在寫入資料時會透過其演算法去寫入三顆硬碟之中,假設C硬碟掛掉了,只要將一顆新的 20G取代 C 硬碟,RAID 5 的容錯機制會由A B 二顆硬碟中留下的資料來還原 C 硬碟的資料,但前提是壞一顆硬碟,如果同時壞二顆,那資料亦是全毁.
RAID 0、1、5 優缺點
RAID 0 可以將硬碟容量加總,增加讀取速度,但是沒有容錯功能.
RAID 1 可以將資料鏡射一份,但是讀取速度沒有增加.而且要浪費一顆硬碟.
RAID 5 可以將硬碟容量加總,亦可以增加讀取速度,也有容錯功能.而且多顆組合起來只會浪費一顆硬碟.不像RAID 1每二顆硬碟會浪費一顆.
由於RAID 5 只容許同時有一顆硬碟損壞.就有了RAID 0+1 或 RAID 1+0
RAID 0+1
假設有4個硬碟 A B C D 各20G
RAID 0 A+B => 20+20=40(E)
RAID 0 C+D => 20+20=40(F)
在這裡由A B C D 組成了二顆RAID 0的硬碟.雖然容量加總了.但並沒有容錯功能
所以
RAID 1 E+F => 40+40=40(G)
RAID 1+0
RAID 1+0 則是反過來運作
RAID 1 A+B => 20+20=20(E)
RAID 1 C+D => 20+20=20(F)
RAID 0 E+F => 20+20=40(G)
作RAID 最好是都用相同容量的硬碟,如果容量不同.則以當中容量最小的為基準
如 A=20G B=30G C=40G
RAID 0 A+B => 20+30=40
RAID 1 A+B => 20+30=20
RAID 5 A+B+C => 20+30+40 => 20+20=40 (n-1)
PERC5 RAID,PERC6 RAID文檔
對RAID進行操作很可能會導致資料丟失,請在操作之前務必將重要資料妥善備份,以防萬一.
名稱解釋：
Disk Group：磁片組,這裡相當於是陣列,例如配置了一個RAID5,就是一個磁片組
VD(Virtual Disk)： 虛擬磁片,虛擬磁片可以不使用陣列的全部容量,也就是說一個磁片組可以分為多個VD
PD(Physical Disk)： 物理磁片
HS：Hot Spare 熱備
Mgmt：管理
Disk Group：磁片組,這裡相當於是陣列,例如配置了一個RAID5,就是一個磁片組
VD(Virtual Disk)： 虛擬磁片,虛擬磁片可以不使用陣列的全部容量,也就是說一個磁片組可以分為多個VD
PD(Physical Disk)： 物理磁片
HS：Hot Spare 熱備
Mgmt：管理
【一】,創建邏輯磁片
1、按照螢幕下方的虛擬磁片管理器提示,在VD Mgmt功能表（可以通過CTRL+P/CTRL+N切換功能表）,按F2展開虛擬磁片創建功能表
1、按照螢幕下方的虛擬磁片管理器提示,在VD Mgmt功能表（可以通過CTRL+P/CTRL+N切換功能表）,按F2展開虛擬磁片創建功能表

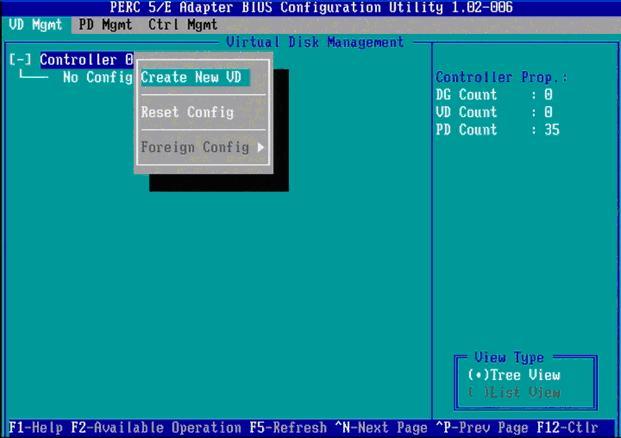

2、在虛擬磁片創建視窗,按回車鍵選擇”Create New VD”創建新虛擬磁片
3、在RAID Level選項按回車,可以出現能夠支援的RAID級別,RAID卡能夠支持的級別有RAID0/1/5/10/50,根據具體配置的硬碟數量不同,這個位置可能出現的選項也會有所區別.
選擇不同的級別,選項會有所差別.選擇好需要配置的RAID級別（我們這裡以RAID5為例）,按回車確認.
選擇不同的級別,選項會有所差別.選擇好需要配置的RAID級別（我們這裡以RAID5為例）,按回車確認.
4、確認RAID級別以後,按向下方向鍵,將游標移至Physical Disks列表中,上下移動至需要選擇的硬碟位置,按空白鍵來選擇（移除）清單中 的硬碟,當選擇的硬碟數量達到這個RAID級別所需的要求時,Basic Settings的VD Size中可以顯示這個RAID的預設容量資訊.有X 標誌為選中的硬碟.
選擇完硬碟後按Tab鍵,可以將游標移至VD Size欄,VD Size可以手動設定大小,也就是說可以不用將所有的容量配置在一個虛擬磁片中.如果這 個虛擬磁片沒有使用我們所配置的RAID5陣列所有的容量,剩餘的空間可以配置為另外的一個虛擬磁片,但是配置下一個虛擬磁片時必須返回VD Mgmt創 建（可以參考第13步,會有詳細說明）.VD Name根據需要設置,也可為 空.
注：各RAID級別最少需要的硬碟數量,RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=6
選擇完硬碟後按Tab鍵,可以將游標移至VD Size欄,VD Size可以手動設定大小,也就是說可以不用將所有的容量配置在一個虛擬磁片中.如果這 個虛擬磁片沒有使用我們所配置的RAID5陣列所有的容量,剩餘的空間可以配置為另外的一個虛擬磁片,但是配置下一個虛擬磁片時必須返回VD Mgmt創 建（可以參考第13步,會有詳細說明）.VD Name根據需要設置,也可為 空.
注：各RAID級別最少需要的硬碟數量,RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=6
5、修改高級設置,選擇完VD Size後,可以按向下方向鍵,或者Tab鍵,將游標移至Advanced Settings處,按空白鍵開啟（禁用）高 級設置.如果開啟後（紅框處有X標誌為開啟）,可以修改Stripe Element Size大小,以及陣列的Read Policy與 Write Policy,Initialize處可以選擇是否在陣列配置的同時進行初始化.
高級設置默認為關閉（不可修改）,如果沒有特殊要求,建議不要修改此處的設置.
高級設置默認為關閉（不可修改）,如果沒有特殊要求,建議不要修改此處的設置.
6、上述的配置確認完成後,按Tab鍵,將游標移至OK處,按回車,會出現如下的提示,如果是一個全新的陣列,建議進行初始化操作,如果配置陣列的目的是為了恢復之前的資料,則不要進行初始化.按回車確認即可繼續.
7、配置完成後,會返回至VD Mgmt主介面,將游標移至圖中Virtual Disk 0處,按回車.
8、可以看到剛才配置成功的虛擬磁片資訊,查看完成後按esc鍵可以返回主介面
9、在此介面,將游標移至圖中Virtual Disk 0處,按F2鍵可以展開對此虛擬磁片操作的功能表.
注：左邊有+標誌的,將游標移至此處,按向右方向鍵,可以展開子功能表,按向左方向鍵,可以關閉子功能表
注：左邊有+標誌的,將游標移至此處,按向右方向鍵,可以展開子功能表,按向左方向鍵,可以關閉子功能表
10、如下圖紅框所示,可以對剛才配置成功的虛擬磁片（Virtual Disk 0）進行初始化（Initialization）,一致性校驗（Consistency Check）,刪除,查看屬性等操作.
11、如果我們要對此虛擬磁片進行初始化,可以將游標移至Initialization處,回車後選擇Start Init.此時會彈出提示視窗,初始化將會清除所有資料,如果確認要進行初始化操作,在OK處按回車即可繼續.
注：初始化會清除硬碟、陣列中的所有資訊,並且無法恢復
注：初始化會清除硬碟、陣列中的所有資訊,並且無法恢復
12、確認後可以看到初始化的進度,左邊紅框處為百分比表示,右邊紅框處表示目前所作的操作.等待初始化進行為100%,虛擬磁片的配置完成.
13、如果剛才配置虛擬磁片的時候沒有使用陣列的全部容量,剩餘的容量可以在這裡劃分使用.將游標移至Space allocation處,按向右方向鍵展開此菜單
14、將游標移至*Free Space*處,按F2鍵,至第15步,或者直接按回車至第16步
15、在彈出的Add New VD處按回車鍵.
16、再次進入配置虛擬磁片的介面,此時左邊紅框處為剛才配置的虛擬磁片已經選擇的物理磁片資訊,右邊紅框處可以選擇這次要劃分的容量空間.同樣,如果不全部劃分,可以再次返回第13步,進行再一個虛擬磁片的創建.
注：由於虛擬磁片的建立是基於剛才所創建的陣列,所以RAID Level與剛才所創建的相同,無法更改.
注：由於虛擬磁片的建立是基於剛才所創建的陣列,所以RAID Level與剛才所創建的相同,無法更改.
17、每一次創建,都會在Virtual Disks中添加新的虛擬磁片.這些虛擬磁片都是在同一個磁片組（也就是我們剛才所配置的RAID5）上劃分的.
【二】,配置熱備（Hot spare）
配置Hot Spare有兩種模式,一種是全域熱備,也就是指這個熱備硬碟可以做為這個通道上所有陣列的熱備；另一種是獨立熱備,配置硬碟為某個指定的磁片組中的所有虛擬磁片做熱備,也就是說這個磁片組以外的其他陣列即使硬碟掉線,這個熱備也不會去自動做rebuild
配置全域熱備：
1、首先要已經有存在的磁片組（陣列）,我們這裡舉例為已經配置了兩個陣列,陣列0是由0、1、2三塊物理磁片配置的RAID5,陣列1是由4、5兩塊物理磁片配置的RAID1,如圖：
配置Hot Spare有兩種模式,一種是全域熱備,也就是指這個熱備硬碟可以做為這個通道上所有陣列的熱備；另一種是獨立熱備,配置硬碟為某個指定的磁片組中的所有虛擬磁片做熱備,也就是說這個磁片組以外的其他陣列即使硬碟掉線,這個熱備也不會去自動做rebuild
配置全域熱備：
1、首先要已經有存在的磁片組（陣列）,我們這裡舉例為已經配置了兩個陣列,陣列0是由0、1、2三塊物理磁片配置的RAID5,陣列1是由4、5兩塊物理磁片配置的RAID1,如圖：
2、按CTRL+N 切換至PD Mgmt介面,可以看到4號硬碟的狀態是Ready.
3、將游標移至4號硬碟,按F2,在彈出的功能表中,選擇Make Global HS,配置全域的熱備盤
4、確認後,4號硬碟的狀態變為Hotspare
5、配置完成後,可以看到磁片組0與磁片組1的熱備盤都是同一個.
6、移除熱備,進入PD Mgmt菜單,將游標移至熱備盤處,按F2,選擇Remove Hot Spare,回車移除
配置獨立熱備：
1、在配置好的虛擬磁片管理介面下,將游標移至需要配置獨立熱備的磁片組上,按F2鍵,在出現的功能表中選擇 Manage Ded. HS
1、在配置好的虛擬磁片管理介面下,將游標移至需要配置獨立熱備的磁片組上,按F2鍵,在出現的功能表中選擇 Manage Ded. HS
2、將游標移至需要配置為熱備的硬碟上,按空白鍵,看到X標識,說明此硬碟被選擇.將游標移至OK處回車,完成配置
3、可以看到磁片組0已經有了熱備盤,並且是Dedicated.而磁片組1並沒有熱備盤.
4、移除熱備,同第1步,將游標移至需要移除熱備的磁片組上,按F2鍵,在出現的功能表中選擇 Manage Ded. HS
5、將游標移至需要移除的熱備硬碟上,按空白鍵,去掉X標識,說明此硬碟被移除.將游標移至OK處回車,完成熱備移除.
【三】刪除虛擬磁片：
1、將游標移至要刪除的虛擬磁片處,按F2,選擇Delete VD按回車繼續
【三】刪除虛擬磁片：
1、將游標移至要刪除的虛擬磁片處,按F2,選擇Delete VD按回車繼續
2、在彈出的確認窗口,OK處按回車確認即可刪除.
注：刪除的同時會將此虛擬磁片的資料全部刪除.
注：刪除的同時會將此虛擬磁片的資料全部刪除.
3、刪除磁片組,將游標移至要刪除的磁片組處,按F2,選擇Delete Disk Group按回車繼續
4、在彈出的確認窗口,OK處按回車確認,即可刪除
注：刪除的同時會將此磁片組的資料全部刪除.
注：刪除的同時會將此磁片組的資料全部刪除.
